¿Qué es un transformador de pedestal?
Un transformador de pedestal es una unidad de distribución eléctrica, generalmente de tipo sumergido en aceite (aunque también existen versiones en seco), diseñada para instalación a nivel de suelo en sistemas de distribución subterránea.
Se monta sobre una base de concreto (pad) y está contenida dentro de un gabinete metálico cerrado, diseñado para operación segura en entornos urbanos y suburbanos.
A diferencia del transformador convencional montado en poste (pole-mounted transformer), utilizado típicamente en redes aéreas, el transformador de pedestal opera completamente a nivel de suelo, lo que mejora la estética del entorno y facilita las labores de operación y mantenimiento bajo condiciones controladas.
Su gabinete es resistente a la intemperie y fabricado generalmente en acero galvanizado o aluminio, aunque puede solicitarse en acero inoxidable, como suele ser en Costa Rica. Está diseñado para prevenir el acceso a partes energizadas (configuración tipo frente muerto (dead-front)), lo que lo hace apto para instalaciones en vía pública, parques industriales, condominios y urbanizaciones.

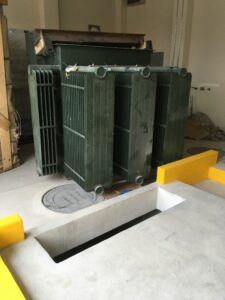

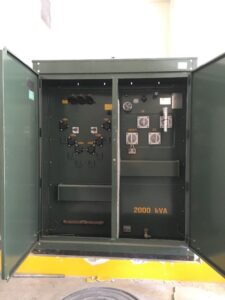

Fig 1. Transformador de pedestal 2000 kVA Fig 2. Radiador del Transformador de pedestal
Principio de funcionamiento
El transformador de pedestal opera bajo los mismos principios electromagnéticos que cualquier transformador de distribución: la inducción mutua entre los devanados primario y secundario a través de un núcleo ferromagnético, típicamente construido con láminas de acero al silicio.
Lo que lo diferencia es su configuración constructiva: el núcleo y los devanados se encuentran contenidos dentro de un tanque metálico cerrado, el cual puede estar lleno de un fluido dieléctrico (generalmente aceite mineral o aceite vegetal tipo éster natural) o, en su defecto, contar con sistemas de aislamiento sólido en el caso de transformadores tipo seco.
En los transformadores sumergidos en líquido, el fluido dieléctrico cumple una doble función: actúa como medio de aislamiento eléctrico entre las partes activas y la carcasa, y como agente de enfriamiento al disipar el calor generado en el núcleo y los devanados. En aplicaciones modernas, el uso de aceites vegetales (ésteres naturales) es cada vez más común, especialmente en proyectos donde se priorizan criterios ambientales, debido a su mayor biodegradabilidad y mayor punto de inflamación en comparación con el aceite mineral.
En los modelos tipo seco (dry-type), el aislamiento se logra mediante resinas epóxicas u otros materiales sólidos de encapsulamiento, lo que elimina el riesgo de fugas de fluido y reduce el impacto ambiental directo. Sin embargo, estos diseños suelen presentar limitaciones en la disipación térmica, lo que puede restringir su aplicación en condiciones de alta carga o requerir consideraciones adicionales de ventilación.
Tipos de transformadores de pedestal
Los transformadores de pedestal utilizados en sistemas de distribución subterránea se clasifican comúnmente según su medio de aislamiento y enfriamiento, así como por su clase de tensión.
En cuanto a clases de tensión, las más comunes en aplicaciones de distribución son: 15 kV, 25 kV y 35 kV, las cuales corresponden a niveles de aislamiento normalizados y no necesariamente al voltaje exacto de operación del sistema.
- Transformador de pedestal tipo aceite (sumergido en líquido)
Es el tipo más común en sistemas de distribución de media tensión. Opera típicamente en sistemas con tensiones primarias como 13,2 kV, 13,8 kV, 24,9 kV o 34,5 kV, con secundarios de 120/240 V o 208Y/120 V para servicios residenciales y comerciales. En instalaciones comerciales grandes e industriales también se utiliza el voltaje secundario 480Y/277 V.
Su diseño y construcción están regidos por normas como ANSI/IEEE C57.12.00 (requisitos generales para transformadores de distribución) y ANSI/IEEE C57.12.34 (requisitos específicos para transformadores de pedestal tipo compartimentado).
Las capacidades típicas van desde 15 kVA hasta 2 500 kVA, en configuraciones monofásicas y trifásicas. Para mayores capacidades, pueden emplearse bancos de transformadores monofásicos conectados en diferentes configuraciones.
En cuanto a su construcción, el transformador cuenta con compartimientos separados para media y baja tensión. En diseños modernos, predomina la configuración de frente muerto (dead-front), en la cual las partes energizadas no están expuestas. Las conexiones de media tensión se realizan mediante codos conectores (elbow connectors) acoplados a insertos (bushings) tipo pozo, eliminando la exposición directa de conductores energizados.

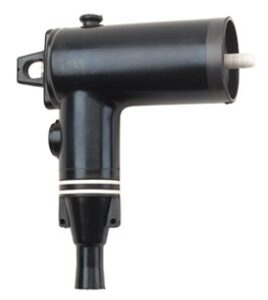

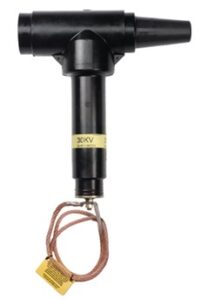

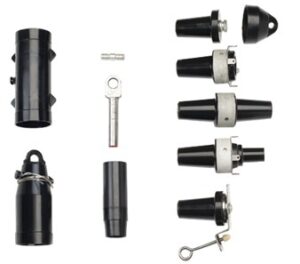

Fig 3. Accesorios para la conexión de transformadores de pedestal: Codo conector – Codo pararrayos – Insertos, bushings y accesorios. Cortesía de Richards Manufacturing Co .
- Transformador de pedestal tipo seco (dry-type)
Este tipo se utiliza en aplicaciones donde el uso de fluidos dieléctricos líquidos no es deseable, como en hospitales, edificios comerciales, interiores o zonas ambientalmente sensibles.
El aislamiento se logra mediante resinas epóxicas u otros materiales sólidos, y la disipación térmica se realiza por convección natural del aire o mediante ventilación forzada.
Sus limitaciones principales están asociadas a la capacidad de enfriamiento, lo que puede restringir su aplicación en cargas elevadas o requerir condiciones específicas de instalación.
Su diseño se rige por normas como ANSI/IEEE C57.12.01 (transformadores tipo seco) y NEMA ST-20. En el mercado norteamericano, es común la certificación bajo UL 1562 para aplicaciones en interiores y exteriores.
- Transformador de pedestal con fluido dieléctrico biodegradable (éster natural o sintético)
Es una variante del transformador sumergido en líquido, en la cual el aceite mineral es reemplazado por un fluido dieléctrico biodegradable, generalmente de origen vegetal (éster natural) o sintético.
Estos fluidos presentan ventajas como un mayor punto de inflamación y una alta biodegradabilidad, lo que reduce el riesgo de incendio y el impacto ambiental en caso de fugas.
Por estas características, son ampliamente utilizados en proyectos donde se priorizan criterios de sostenibilidad, seguridad contra incendios o cumplimiento de regulaciones ambientales más estrictas.
Configuraciones de conexión
Las configuraciones de conexión en transformadores de pedestal dependen de las características del sistema de distribución y de los requerimientos de carga.
Una de las configuraciones comunes en sistemas de distribución es la delta–estrella aterrizada (Δ–Yg), la cual permite disponer de un neutro sólido en el secundario, adecuado para sistemas de 208Y/120 V o 480Y/277 V utilizados en aplicaciones comerciales e industriales.
La configuración estrella–estrella aterrizada (Yg–Yg) se emplea cuando se requiere continuidad del neutro entre el primario y el secundario. En Costa Rica, esta es la configuración más utilizada en sistemas de distribución, ya que las redes operan con neutro multi aterrizado, lo que favorece la estabilidad del sistema y la coordinación de protecciones.
En aplicaciones de distribución monofásica residencial o comercial, es común el uso de transformadores monofásicos con devanado secundario con derivación central (center-tap), que permite obtener simultáneamente tensiones de 120 V respecto a neutro y 240 V entre los conductores de línea (activos).
Adicionalmente, los transformadores de distribución suelen incorporar derivaciones de ajuste en el devanado primario (taps), que permiten modificar la relación de transformación para compensar variaciones de voltaje en la red o compensar caídas de tensión asociadas a la distancia. Es común que estos equipos dispongan de cinco posiciones: dos derivaciones por encima y dos por debajo de la tensión nominal, típicamente en incrementos de ±2,5 % por paso (por ejemplo: +5 %, +2,5 %, nominal, −2,5 %, −5 %). Estas derivaciones pueden ser configuradas en campo cuando el transformador está desenergizado.
Aplicaciones principales
Distribución urbana subterránea
El transformador de pedestal es un componente fundamental en los sistemas URD (Underground Residential Distribution). En estos sistemas, la alimentación primaria llega al transformador mediante cables de media tensión instalados de forma subterránea, ya sea directamente enterrados o en ductos, mientras que el secundario alimenta las acometidas residenciales también de forma subterránea.
Este esquema elimina los tendidos aéreos en zonas residenciales, mejora la estética urbana y reduce significativamente las interrupciones ocasionadas por condiciones climáticas adversas o daños mecánicos al cableado.
Parques industriales y zonas francas
En instalaciones industriales donde se requiere flexibilidad en la ubicación de los puntos de transformación, el transformador de pedestal ofrece una solución compacta y de rápida instalación.
Su gabinete metálico, diseñado para uso exterior y resistente a la intemperie, permite su instalación a la intemperie sin necesidad de un cuarto eléctrico dedicado, lo que reduce los costos de obra civil asociados a la subestación.
Centros de datos y hospitales
En aplicaciones críticas, es común el uso de transformadores tipo seco, los cuales pueden instalarse en el interior de edificaciones, próximos a los tableros principales de distribución (MDP).
La ausencia de fluidos dieléctricos inflamables reduce el riesgo de incendio y facilita el cumplimiento de normativas aplicables a este tipo de instalaciones. En este contexto, el National Electrical Code (Artículo 450) establece los requisitos para la instalación de transformadores, mientras que la norma NFPA 110 regula aspectos relacionados con sistemas de energía de emergencia, frecuentemente asociados a hospitales y centros de datos.
Parámetros técnicos clave en la especificación
Cuando se especifica un transformador de pedestal, se deben considerar los siguientes parámetros:
- Tensión nominal primaria: Define el nivel de aislamiento requerido y la clase del sistema. En sistemas de distribución, es importante diferenciar entre el voltaje de operación y la clase de aislamiento del equipo.
En Costa Rica, los niveles más comunes de operación son 13,8 kV, 24,9 kV y 34,5 kV, asociados típicamente a clases de aislamiento de 15 kV, 25 kV y 35 kV, respectivamente.
En América del Norte los voltajes nominales más usados son 4.16 kV, 12.47 kV, 13.2 kV, 13.8 kV y 34.5 kV
- Nivel básico de aislamiento al impulso (BIL, Basic Impulse Level): Es el nivel de sobretensión tipo impulso (rayo o maniobra) que el transformador puede soportar sin falla. Valores típicos son 95 kV para clase 15 kV, 125 kV para clase 25 kV y 150 kV para clase 35 kV, conforme a normas como IEEE C57.12.00 y C57.12.34.
- Impedancia de cortocircuito (Z%): Determina la corriente de falla que el transformador puede suministrar ante un cortocircuito en el secundario. Valores típicos oscilan entre aproximadamente 1,5 % y 6 %, dependiendo de la potencia del transformador y criterios de diseño. Este parámetro es clave para la coordinación de protecciones.
- Factor K (K-factor): En aplicaciones con cargas no lineales (variadores de frecuencia, UPS, centros de datos), es necesario especificar un transformador con factor K adecuado. Un transformador estándar (K-1) no está diseñado para soportar el calentamiento adicional causado por armónicos.
- Elevación de temperatura (temperature rise): Define el incremento de temperatura permitido sobre el ambiente. Para transformadores sumergidos en líquido, son comunes elevaciones de 55 °C y 65 °C sobre una temperatura ambiente de referencia de 30 °C. En transformadores tipo seco, los valores típicos dependen de la clase de aislamiento (por ejemplo: 80 °C, 115 °C o 150 °C).
- Material del tanque: En el mercado norteamericano es común el uso de acero al carbono con recubrimientos protectores. Sin embargo, en ambientes tropicales como Costa Rica, es frecuente especificar acero inoxidable o recubrimientos de alta resistencia a la corrosión, de acuerdo con requerimientos de empresas eléctricas como el ICE y la CNFL.
- Protecciones internas y accesorios: Los transformadores de pedestal pueden incorporar protecciones integradas como fusibles internos (tipo bayoneta o de expulsión), interruptores termomagnéticos en el secundario, y descargadores de sobretensión (pararrayos) en el primario. Los accesorios más comunes incluyen termómetros, indicadores de nivel de aceite, válvulas de drenaje y llenado, y dispositivos de alivio de presión.
- Potencia nominal (kVA): Define la capacidad de carga continua del transformador. La selección correcta requiere analizar la demanda máxima del sistema, el factor de potencia, la proyección de crecimiento de carga y el factor de utilización. Subdimensionar acelera el envejecimiento del aislamiento; sobredimensionar innecesariamente incrementa los costos de inversión y las pérdidas en vacío.
- Tipo de conexión en media tensión: Define la forma en que el transformador se integra al sistema de distribución primaria. Puede ser de tipo radial, donde el equipo se alimenta desde un solo punto y no dispone de continuidad aguas abajo, o de tipo lazo (loop feed), en el cual el transformador forma parte de un circuito en anillo o en bucle, que permite alimentar desde dos direcciones o dejar pasar la energía a través del equipo.. La configuración en lazo mejora la confiabilidad del sistema, ya que facilita la transferencia de carga y la continuidad del servicio en caso de falla o mantenimiento en uno de los tramos del alimentador. La selección entre esquema radial o en lazo depende de la topología de la red, los criterios de operación de la empresa distribuidora y los niveles de confiabilidad requeridos.

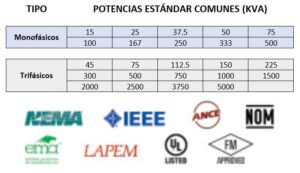

Fig 4. Potencias estándar en transformadores de pedestal de 1 y 3 fases.
Normas aplicables
Al trabajar en proyectos orientados al mercado norteamericano, o con equipos fabricados bajo dichos estándares, es necesario considerar las siguientes normas técnicas:
- ANSI/IEEE C57.12.00: Requisitos generales para transformadores de distribución y potencia.
- ANSI/IEEE C57.12.34: Requisitos específicos para transformadores de distribución tipo pedestal, compartimentados.
- ANSI/IEEE C57.12.90: Métodos de prueba para transformadores de distribución, potencia y regulación.
- IEEE C57.91: Guía para la carga de transformadores sumergidos en aceite mineral.
- NEMA TR-1: Transformadores, reguladores y reactores.
- UL 1562: Norma de seguridad aplicable a transformadores tipo seco.
- National Electrical Code (Artículo 450): Requisitos de instalación para transformadores.
- NFPA 110: Requisitos para sistemas de energía de emergencia, aplicables en instalaciones críticas donde estos transformadores forman parte del sistema.
Conclusión
El transformador de pedestal constituye una solución madura, segura y versátil para sistemas de distribución eléctrica en entornos donde la seguridad operativa, la accesibilidad y la integración urbana son factores relevantes.
Comprender sus variantes constructivas, configuraciones de conexión y parámetros técnicos de especificación permite seleccionar adecuadamente el equipo para cada aplicación, optimizar costos y asegurar el cumplimiento de los requisitos normativos y operativos del sistema eléctrico.
En un siguiente desarrollo, se podrá analizar en detalle el proceso de instalación y conexión de un transformador de pedestal con configuración de frente muerto (dead-front) en un sistema URD de clase 35 kV.
Artículo técnico elaborado con base en normas ANSI, IEEE y National Electrical Code vigentes. Los valores indicados corresponden a estándares aplicables al mercado americano, canadiense y costarricense.
